Material móvil del Plazaola
Locomotoras de vapor Engerth



La Sociedad Minera Guipuzcoana era propietaria del ferrocarril de Plazaola a Andoain, construido para transportar el mineral de hierro de Bizkotx hasta Andoain y transbordarlo al Ferrocarril del Norte. En 1913 amplió su recorrido hasta Pamplona por un lado y hasta Lasarte por el otro, para el transporte de viajeros y mercancías (ver la 2ª etapa de la historia del Plazaola).

Para el nuevo servicio se adquirieron ese mismo año (1913) siete locomotoras de vapor 1-3-0+2T, de mayor envergadura que las ya existentes (0-2-0T y 1-3-0T). Fueron fabricadas por las casas alemanas Krauss y Maffei.

Locomotora PSS 4
La Maffei PSS 4 en la estación de Iruña, hacia 1920. Foto: J. Isard (archivo Josep Miquel Solé).

Estas siete locomotoras respondían a un sistema muy en boga en la época en ferrocarriles de vía métrica peninsulares, especialmente en recorridos sinuosos: El conocido habitualmente como “Engerth modificado”. El ténder estaba articulado con la locomotora y se apoyaba parcialmente en ella, transmitiendo parte de su peso a las ruedas motrices y aumentando así su peso adherente. El voladizo de la caja de fuego quedaba apoyado sobre el conjunto de los dos bastidores, consiguiendo un mejor reparto de pesos y una muy buena articulación de la locomotora.

No eran ni locomotora-ténder (pues tenían estructuras bien diferenciadas) ni locomotora con ténder separado, sino una forma de locomotora articulada. Su ténder no podía ser intercambiado, al contrario que los de otras locomotoras que lo llevaban a remolque. Una denominación usual para esta configuración es la de “locomotora con ténder de apoyo”, aunque son conocidas simplemente como locomotoras “Engerth”.

Krauss y Maffei aportaron otra innovación (sistema Krauss-Helmholtz): el eje libre delantero (o bisel) y el eje motor central iban montados sobre un mismo soporte, que pivotaba en su centro. Así, mientras el eje libre se movía de forma transversal hacia el interior de la curva (guiado por los raíles), el eje motor central lo hacía hacia el exterior, quedando el primer y tercer ejes motores sujetos al bastidor principal. El resultado era una geometría de ruedas óptima para la inscripción en curvas cerradas.

Todo ello le daba una muy buena inscripción en curva sin pérdida de la capacidad tractora.



Locomotora PSS 1
La Krauss PSS 1 y otra Engerth en la estación de Leitza en 1914. Foto: Archivo EuskoTren / Museo Vasco del Ferrocarril

Tres de las locomotoras eran, como las primeras que había adquirido el ferrocarril, de la casa Krauss de Munich. Derivaban de la serie 200 de la misma casa. Eran iguales que las de la serie 50/63 (serie “Euskadi”) que los Ferrocarriles Vascongados adquirieron a partir de 1914.

Serie 1/3
Tipo Locomotora con ténder de apoyo 1-3-0+2T
Nº de fábrica 6715,6716 y 6717
Año de compra   1913

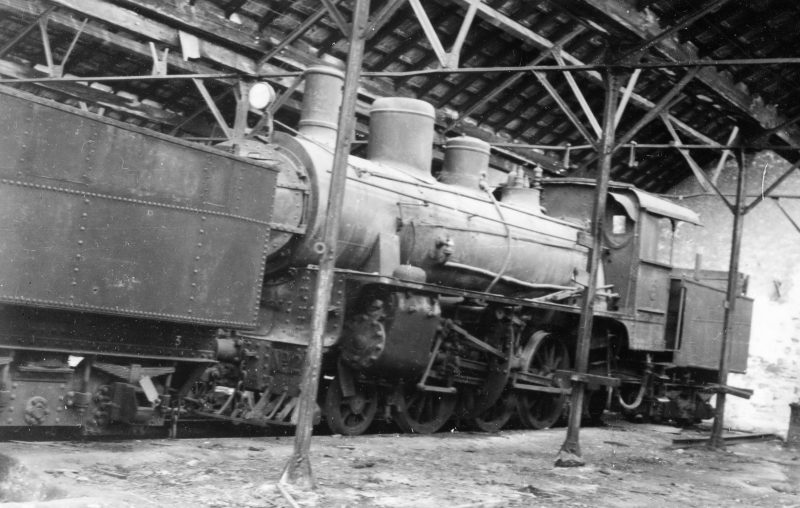

Locomotora PSS 2 en Andoain
La PSS 2 y otra Engerth esperando en desguace en Andoain en 1960. Foto: Christian Schnabel. Archivo EuskoTren / Museo Vasco del Ferrocarril

Las otras cuatro eran de la casa J. A. Maffei, también de Munich:

Serie 4/7
Tipo Locomotora con ténder de apoyo 1-3-0+2T
Nº de fábrica 3348, 3349, 3350 y 3351
Año de compra   1913

Su aspecto era prácticamente idéntico a las Krauss 1/3.

A continuación se muestran algunas de sus características:

Fabricante y año Krauss - 1913 J. A. Maffei - 1913
Tipo 1-3-0+2T Engerth
modificado
1-3-0+2T Engerth
modificado
Ancho de vía 1 m 1 m
Motor
Distribución cilíndrica Walschaerts Walschaerts
Tipo de expansión Simple Simple
Clase de vapor   Saturado
Cilindros - diámetro interior 450 mm 400 mm
Cilindros - carrera pistón 600 mm 600 mm
Diámetro interior caldera 1.420 mm 1.280 mm
Timbre caldera 12 kg 12 kg
Longitud de los tubos 4.200 mm 4.200 mm
Parrilla 2 m2 1,75 m2
Superficie de calefacción total 103,66 m2 108,9 m2
Locomotora
Diámetro ruedas motrices 1.300 mm 1.300 mm
Diámetro ruedas del bisel 720 mm 720 mm
Peso en vacío
Peso en servicio 46,5 Tm 41,2 Tm
Peso adherente 37 Tm 34,7 Tm
Potencia máxima 840 CV
Esfuerzo de tracción máximo 4.500 kg
Velocidad máxima 47,5 km/h
Ténder
Nº de ejes 2 2
Diámetro ruedas 720 mm 720 mm
Depósito de agua 6 m3 6 m3
Depósito de carbón 4 Tm 3,7 Tm
Peso en vacío 10 Tm 10 Tm
Peso en servicio 20 Tm 19,7 Tm
Locomotora + ténder
Peso total en vacío
Peso total en servicio 66,5 Tm 60,9 Tm
Distancia entre topes 13,11m 12,345 m
Ancho máximo 2,58 m 2,45 m
Altura máxima 3,70 m 3,70 m
Otros
Alumbrado Eléctrico Eléctrico
Frenos De husillo y por vacío De husillo y por vacío

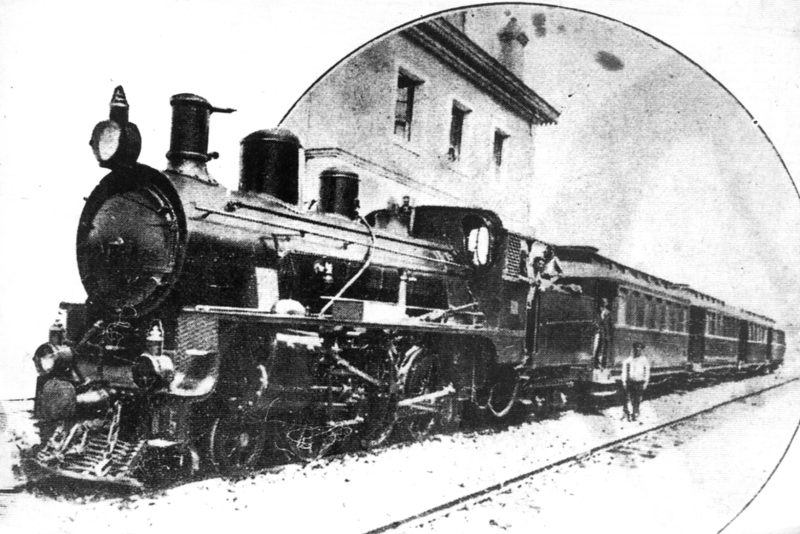

Locomotora PSS 5
La PSS 5 en la estación de Andoain. Folleto del ferrocarril de 1914.

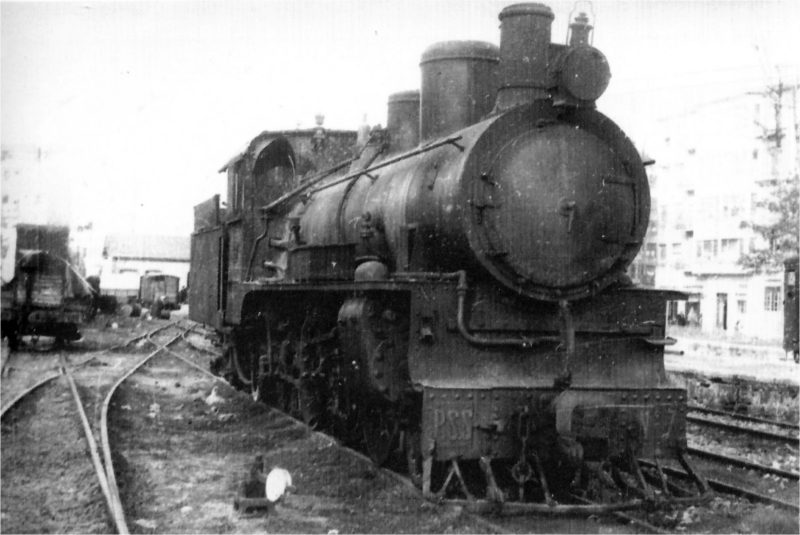

Locomotora PSS 7
Locomotora PSS 7, tras el incendio de las cocheras de Iruña el 6/8/1929. Foto: Colección Arazuri (Archivo Municipal de Pamplona)


Dos de las locomotoras Maffei (la PSS 5 y la PSS 6) pasaron a forman parte del parque del ferrocarril de Ponferrada a Villablino (de la Minero Siderúrgica de Ponferrada, MSP), donde se les asignaron los números PV 32 y PV 31 respectivamente. La línea de Ponferrada a Villablino se hizo también con una serie de locomotoras de los Ferrocarriles Vascongados (algunas previo paso por La Robla), de la serie 50/63 de éstos (serie “Euskadi”). Eran locomotoras Krauss, idénticas a las de la serie 1/3 del Pamplona a San Sebastián (PSS) y muy similares a las Maffei.

Locomotora PSS 6
La PSS 6 en Iruña. Foto: José Martínez Berasáin. Fototeca Navarra.

El 5 de abril de 1943 la PSS 6 fue cedida temporalmente (junto con un coche de viajeros) por la Sociedad Minera Guipuzcoana al Ponferrada - Villablino, a raíz de un decreto para trasladar material de líneas con poco tráfico a otras con necesidad de él. MSP solicitó en octubre del mismo año la autorización para su adquisición definitiva, lo que le fue concedido en noviembre, realizándose de inmediato el contrato de compra. Se trata de la famosa PV 31.

La Maffei PV 32 no llegó a circular por su nueva línea: fue vendida a la factoría cementera de Toral de los Vados (quizá para funcionar como caldera estacionaria), y al parecer fue prontamente desguazada.

Locomotora PV 31, ex PSS 6
La mítica locomotoraPV 31, ex PSS 6, en Ponferrada. Foto: J. Alejandro Ibarra Barrachina (29/05/1984)


Referencias

Ver la Bibliografía del ferrocarril de Plazaola.

Álvarez Fernández, M., Bent, M., Pérez Lanuza, D., Prieto i Tur, L. (2000). El ferrocarril de Ponferrada a Villablino y la minería en el Bierzo. Barcelona: Ed. Lluís Prieto (Monografías del Ferrocarril nº 13). pp.65-108.

Esnal, M. y Amutxastegi, A. (1991). “El Plazaola - Tren-txiki”. En: Andoaingo paperak-Papeles de Andoain nº 1. Andoain: Andoaingo Udala.

“Hermosa Locomotora - Engerth 130” (1982). En: Amigo Tren, nº 9, año 2. Gijón: Fernando Vega García (Editor). pp. 20-27.

Martinena Ruiz, J. J. (1998). Navarra y el tren. Pamplona: Gobierno de Navarra (Colección Panorama, nº 25). pp. 59-62 y 77.

Olaizola Elordui, J. (2013). “Locomotoras Engerth en España (I)”. En: Historias del tren. Recuperado de http://historiastren.blogspot.com/2013/11/locomotoras-engerth-en-espana.html
